📄 Flowable 协同办公模块使用

文档对应版本说明

本文档对应 PIGX-UI 5.2 flowable 版本， 👉🏻 旧 Activity 版本查看这里

业务介绍

• pigx-flow 模块通过整合 flowable 6.8 (opens new window) 完成简单的流程发起、审批、拒绝等操作。实现类似于企业微信、钉钉等企业常见的简易审批工作流。通过改进后的动态表单设计器，用户可以轻松创建和编辑动态表单，支持自定义字段和验证规则。而流程设计器则提供了直观的拖放界面，使得审批流使用体验类似于企业微信或钉钉。我们相信这些改进将极大地提升用户的工作效率和体验。

操作步骤

创建分组

1. 流程管理 > 创建分组

创建流程

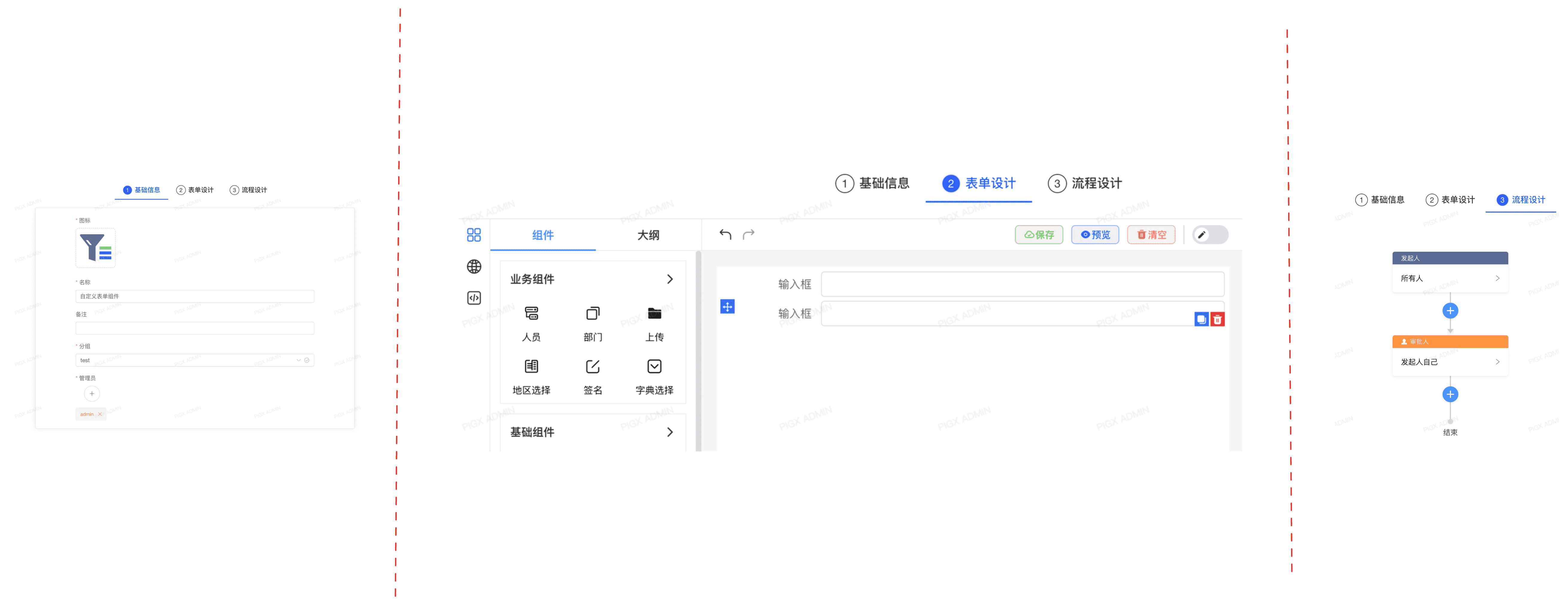

2. 流程管理 > 创建流程

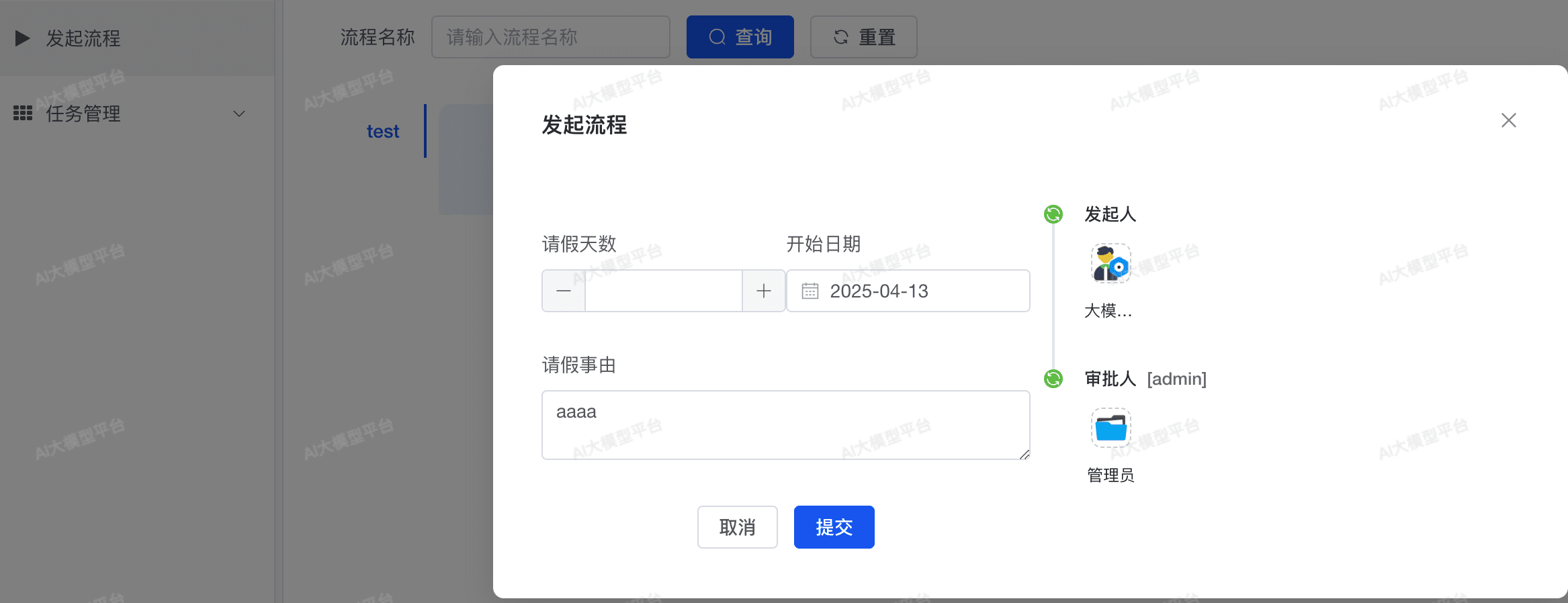

发起流程

处理待办

发起历史

特殊操作

审批人：部门主管

• 业务描述：发起人所在部门主管可以审批。

• 1.系统管理 > 岗位管理 > 添加岗位 > 添加部门主管 (DEPT_LEADER) 岗位

• 2.系统管理 > 用户管理 > 添加用户 > 设置用户为对应部门、对应岗位（部门主管）

进阶使用

业务侧发起流程

在实际业务场景中，您可能需要从自己的业务系统（如ERP、CRM等）中直接发起工作流，而不是通过PigX-OA的界面操作。这种情况下，您可以通过调用PigX-OA提供的API接口来实现流程的程序化发起。

@Autowire
RemoteFlowApiFlowService flowApiFlowService;

// 获取流程配置详情
ProcessInstanceParamDto processInstanceParamDto = new ProcessInstanceParamDto();
processInstanceParamDto.setFlowId(flowId);
processInstanceParamDto.setStartUserId(String.valueOf(user.getId()));

Map<String, Object> paramMap = new HashMap<>();
// 设置发起人
Dict rootUser = Dict.create()
.set("id", processInstanceParamDto.getStartUserId())
.set("name", user.getUsername())
.set("type", NodeUserTypeEnum.USER.getKey());
paramMap.put("root", CollUtil.newArrayList(rootUser));
processInstanceParamDto.setParamMap(paramMap);

flowService.startProcessInstance(processInstanceParamDto);

具体参考可以在协同办公里面 F12 具体看下提交流程发起需要的参数

节点任务通知

版本说明

v5.6+ 后支持，以最新版本为准

支持在节点对应任务完成后（审批通过、审批拒绝）往目标接口 POST JSON BODY推送消息。

字段名	类型	描述
flowId	String	流程id (process id)
processInstanceId	String	流程实例id (process instance id)
data	String	表单数据 (form data)
localData	String	本地数据 (local data)
nodeId	String	节点id (node id)
userId	Long	用户id (user id)
executionId	String	执行id (execution id)
taskId	String	任务id (task id)
approveDesc	String	审批描述 (approval description)
nodeName	String	节点名称 (node name)
taskType	String	任务类型 (task type)

示例接收代码（Java）：

// http://localhost:9999/test/webhook
@Inner(value = false)
@PostMapping("/webhook")
public R test(@RequestBody Map<String,Object> body) {
    // body 业务处理
    return R.ok("success");
}

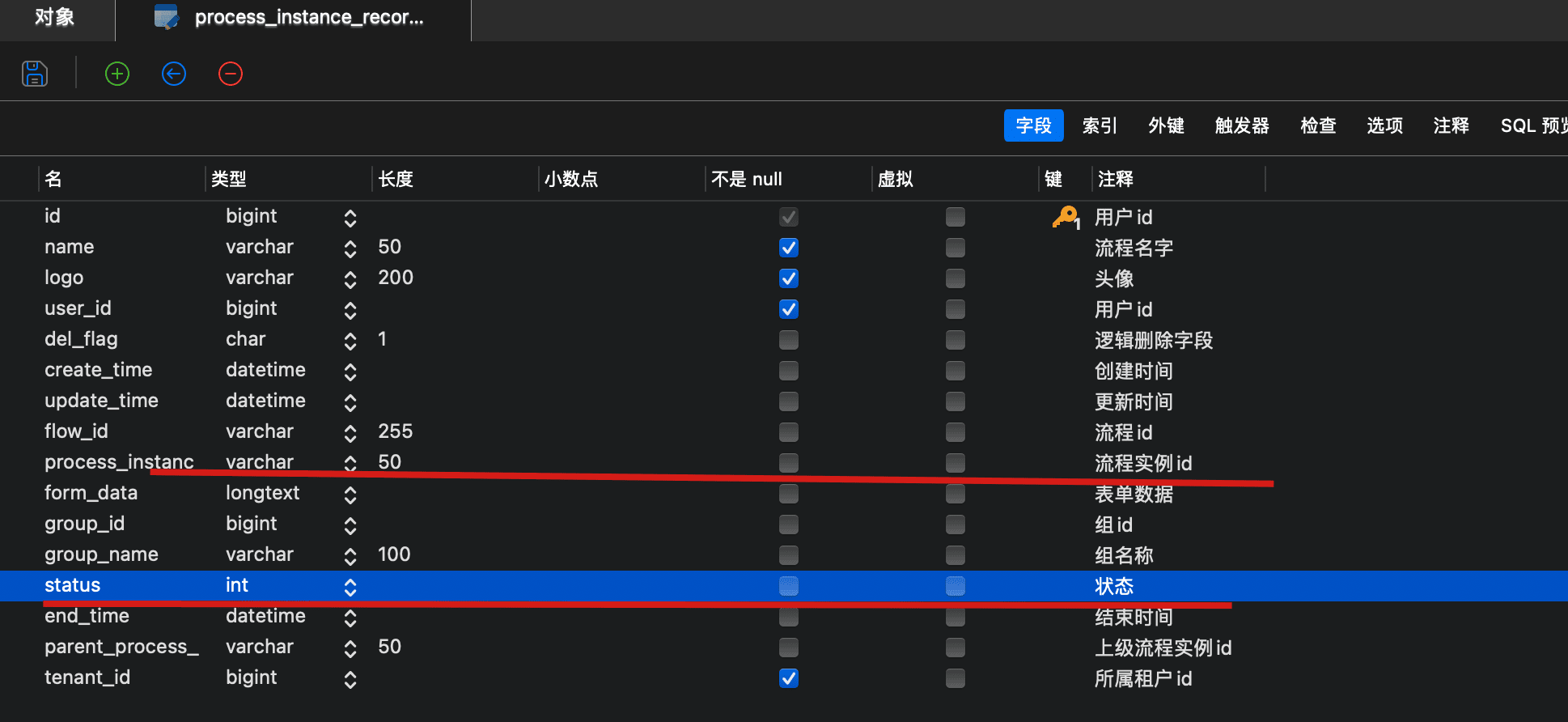

流程状态查询

在接收到节点任务通知后，您可能需要确认整个流程的状态（是否已完成或被拒绝）。这可以通过使用流程实例ID（processInstanceId）进行查询实现。系统提供了相应的API接口，允许您根据processInstanceId检索流程的当前状态、历史记录和相关详情。

表单设计器个性化

本项目表单设计器功能基于 form-create 开源版本，根据 form-create 开源协议允许商业化使用；

如果进阶使用或者个性需求，请参考官方文档和视频：

• https://form-create.com/service/video

• https://form-create.com/v3/guide/control
